TAISEI ELECTRONICS CO.,LTD.

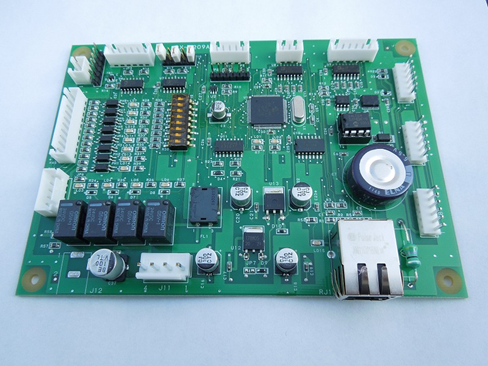

042-662-9711LANタイプコインメック・I/O制御基板 【SX-1209A】
| 特徴 | ・ソケット通信によるコインメック制御が可能です。 ・DHCPでのIPアドレス設定が利用できます。 ・RTCを搭載しており、日付・時間が利用できます。 ・ドアスイッチ・外部LED点滅表示など、外部I/O制御も可能です。 ・複数枚ご用意いただければ、離れた場所に置かれた機器のI/O制御が可能です。 |
| インターフェース | ・Ethernet （IEEE802.3準拠） 10/100Mbps |
| 課金（C/M、B/V） | ・コインメック（C/M）、ビルバリデータ（B/V）を制御できます。 ・JVMA準拠の規定された通信は、ボードが行います。 |
| 外部I/O | ・入力はフォトカプラで絶縁された8ポート ・出力はリレー接点、またはオープンコレクタによる4ポート |
| 用途 | ・券売機、キオスク端末、各種自動販売機 など （EthernetでI/O制御に最適なボードです。） |
| SX-1209A | ||
| 通信方式 | Ethernet （IEEE802.3準拠） 10/100Mbps | |
| 使用機器 | ||
| コインメック | CLX-241 | |
| ビルバリデータ | NBX-R630 | |
| 外部I/O | CD-200 | |
| 入力（フォトカプラ） | ８ポート | |
| 出力（リレー接点） | ４ポート | |
| コマンド | 専用コマンド | |
| 電源 | DC24V | |
| 外形寸法（WⅹDⅹH） | 100ⅹ140ｘ25（㎜） | |
