基板設計

　製品の企画から回路設計、アートワーク、基板制作に幅広く対応

　　　弊社では、スイッチング電源や無線技術を応用して、アートワーク設計（プリント基板設計）を承っております。
　　電子機器の性能を十分に発揮するために、基板設計は重要なファクターです。弊社では、お客様のニーズを的確に捉え、経験豊富なエン
　　ジニアがノウハウを活かし、信頼性の問われる産業機器から、大量生産させる民生品まで、対応しております。

　　　高電圧・高電流を取り扱う回路、インピーダンスを考慮する回路、BGAやQFPを有する回路など、お客様からの様々な設計要求に応じ
　　た基板設計が可能です。また、手書きの回路図からも設計を請け負っておりますので、お問い合わせ下さい。

　　　ガーバーデータでの納品、生ＰＣＢＣＡＤ（Altium Designer　もしくは　Protel99SE）ファイルでの納品、生基板での納品、部品を
　　実装した状態での納品など、お客様のニーズに合わせた納品方法が、ご利用頂けます。

　　　詳細は、弊社営業担当までご相談下さい。知識と経験豊かなスタッフが、対応させて頂きます。

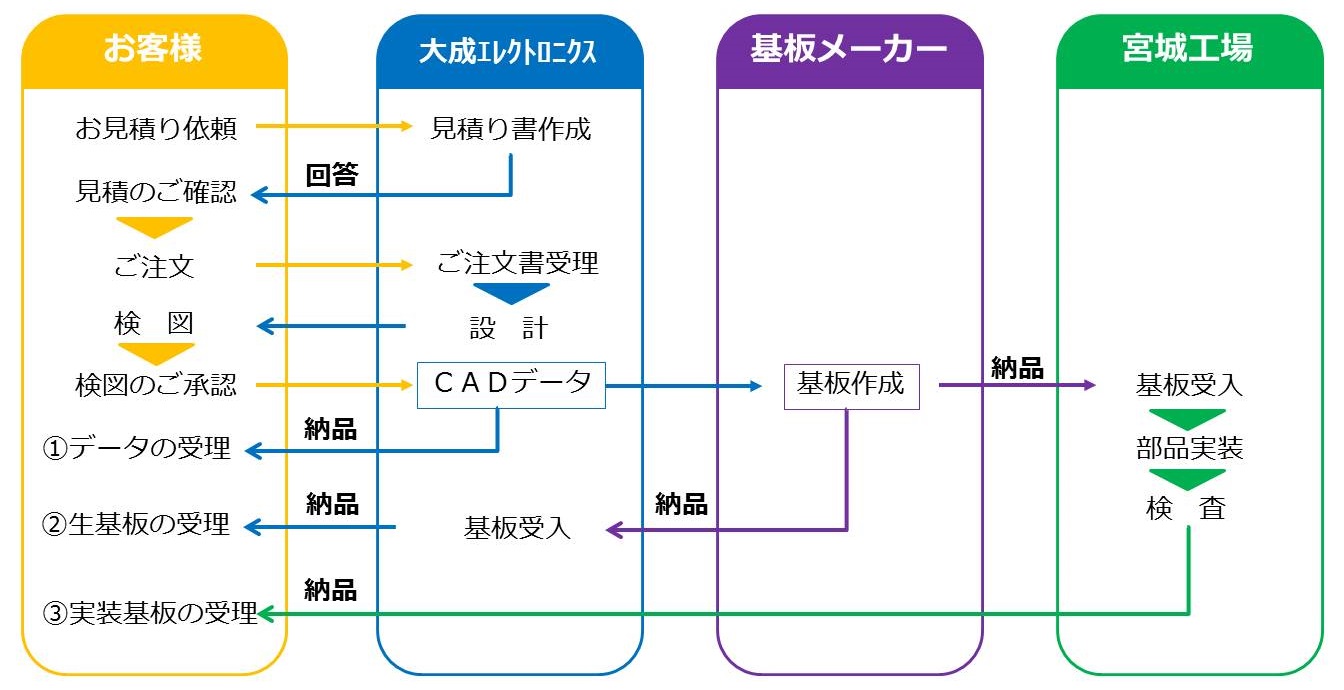

アートワーク設計（プリント基板設計）の流れ
