                       トップ > 製品一覧 > コインメック > LAN接続・ユニバーサルデザイン対応ハイクラスコインメック・I/O制御基板【SX-1302】

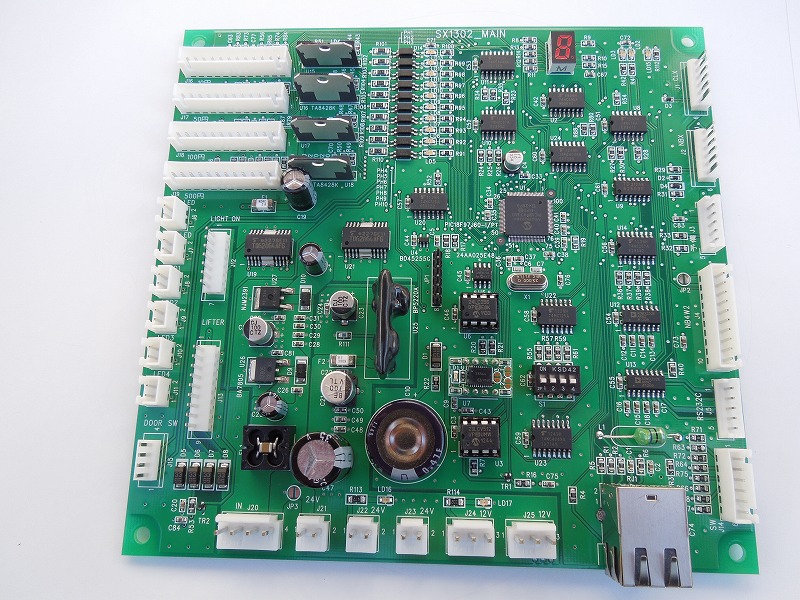

LAN接続・ユニバーサルデザイン対応ハイクラスコインメック・I/O制御基板【SX-1302】


●特徴
  今までの制御基板は、使用機器メーカーの仕様にあわせたメーカー側の設計でした。
  本制御基板は、こういうことができたらと便利さを実現する設計です。

  ソケット通信によるハイクラスコインメック制御基板です。
  iPadで制御できます。

  ハイクラスは、硬貨釣銭機・ホッパー・循環式ビルバリデータを使用できます。
  ミドルクラスは、ビルバリデータを千円札専用にし安価な機器を構築できます。
  ロークラスは、コインメックと千円札ビルバリで一般的な機器に最適です。

  硬貨釣銭機・リフターをご利用いただければ、ユニバーサルデザインにも対応可能。
  ドアスイッチ・外部ガイダンス用LED表示などに便利なI/O制御も搭載しています。
  DHCPでのIPアドレス設定が利用できます。
  RTCを搭載し、日付・時間が利用可能です。

●インターフェース
  Ethernet(IEEE802.3準拠) 10/100Mbps

●課金制御(C/M、B/V)
  一覧表にある多彩な機器を自在に制御可能です。

ハイクラス ミドルクラス ロークラス
通信方式 Ethernet(IEEE802.3準拠) 10/100Mbps
硬貨処理方法
硬貨釣銭機 CT-20(開発中)
アクセプター CLXA-G101 CLXA-G101
コインホッパー SCM-MCH ×4 SCM-MCH ×4
コインメック GLX-G241
リフター LT-100
紙幣処理方式
千円札循環式紙幣識別機 千円札紙幣識別機
ビルバリデータ NB4W2 NBX-R630
制御コマンド 専用コマンド
外部入力 フォトカプラ絶縁2ポート
外部出力 オープンコレクタ6ポート
電源 DC24V
外形寸法(W×D×H) 160×155×25(mm)
